压铸件缺陷对电机（jī）的影响具有累积性和延迟性，其中电机的性能、可靠性和寿命会产生严重的破坏，可能在短期测试中未暴露，但（dàn）在长（zhǎng）期运行后引发灾难性故障。压铸件涉及的缺陷（xiàn）种类繁多，造成的（de）原因比较复杂，通（tōng）常与工（gōng）艺参数、模具设计、材料选择或设备状态有着直接的（de）联系。本文由（yóu）小编给大家介绍下常见的（de）缺陷类（lèi）别（bié）、发生的因果分析以及解决方法。

       首先压铸件缺陷如下：

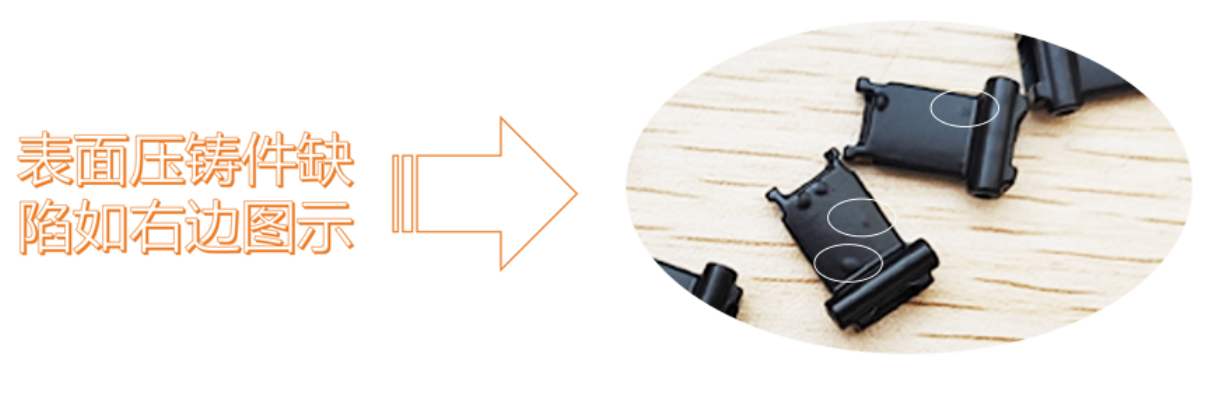

一、表面缺陷

流痕现象:因金属液流动（dòng）的（de）不均（jun1）匀导（dǎo）致模具温度过低而造成浇注（zhù）的速度过加快（kuài）,所以（yǐ）表面会出现有条纹状（zhuàng）的痕迹（jì）。

冷隔现象（xiàng）：金属液不能融合形成的接缝（féng）会（huì）导致金属液温度和模具温度过低（dī）、充型时候的压力（lì）不足。

二、内部缺陷

气孔现（xiàn）象：压射过程中如果被卷入空气的话，会让脱模剂挥发气体没有及时排出来（lái），表面或内部会出现圆形孔洞。

缩孔（kǒng）现象：补缩不足、凝固（gù）收缩会（huì）有不规则孔洞，多出现在厚壁处。

三、尺寸缺陷

变（biàn）形和飞边现象：如果是残余应力、顶出不平衡、冷却不（bú）均会铸件翘（qiào）曲或尺寸超差，另外合模力不足、模（mó）具的磨损或锁模精（jīng）度差会导致分型面（miàn）处溢出薄片金属。

那么（me）该怎么解（jiě）决压（yā）铸缺陷的问题呢？

表（biǎo）面缺陷（xiàn）的流痕以（yǐ）及冷隔应（yīng）对策略：①关于流痕方面：需提高模具的温度，建议温度在150-250℃之间，另外进行优化浇（jiāo）注的系统，比如增（zēng）大内浇口截面积，最后可（kě）以进行分阶段控制来调整压射速度；②关于冷隔方面：可以（yǐ）提高铝液的温（wēn）度，建议温（wēn）度（dù）在（zài）630-670℃之（zhī）间，另外增加压射力或高速切换点需要提前准备。

内部缺陷气孔、缩孔的优化：①对于气孔可以增加溢流槽、排气槽来优化排气系统，使用真空（kōng）压铸（zhù）或（huò）模温控制（zhì）减少脱模剂残留，降低低速压射速度（通常0.1-0.5m/s）。根（gēn）据壁厚调整（zhěng）；②通常2-5秒来增加保压（yā）时间，优化铸件结构，避免壁厚突变。

矫形工装减少变形和检查合（hé）模（mó）力优化飞边：需要（yào）进行调整顶针的整体（tǐ）布置方法，可以采用工装来进行矫形，并且同步调整检查合模力。

当然，以上所讲述的（de）不同的缺（quē）陷可能会同时出现，为此需要结合具体工艺分析原因，比如气孔和缩（suō）孔同步发生时候，需优先解决气孔。
